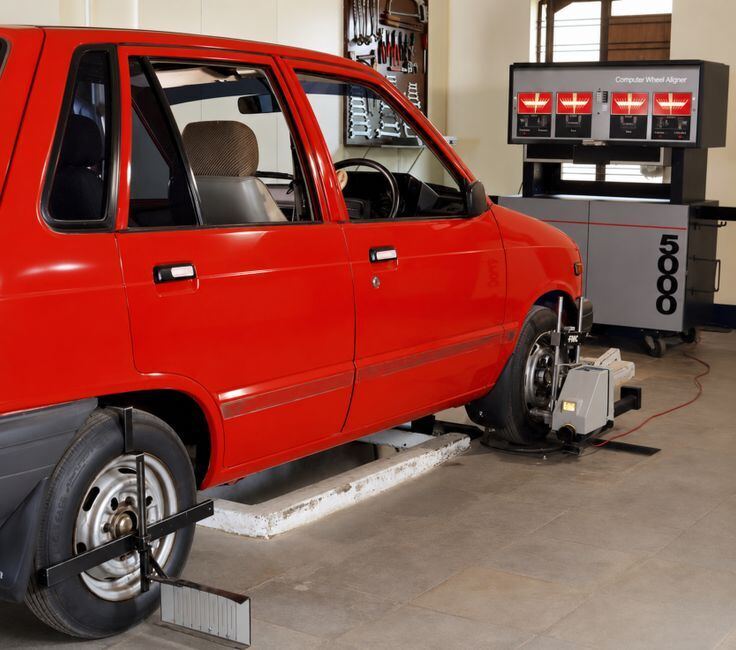

Elevator pentru geometrie roți: foarfecă sau 4 coloane?

Geometria roților se măsoară cu mașina așezată pe roți, pe o suprafață perfect plană și cu roțile libere să se rotească și să culiseze lateral. Asta elimină din start elevatoarele care prind mașina de caroserie și lasă în cursă două tipuri: elevatorul cu 4 coloane cu platforme și elevatorul foarfecă cu platforme, ambele în variantă „de geometrie", adică echipate cu platouri rotative față, plăci culisante spate și cric secundar.

Alegerea între ele nu ține de precizie, care e comparabilă dacă instalarea e făcută corect, ci de spațiu, de tipul lucrărilor secundare și de buget.

Ce trebuie să aibă obligatoriu un elevator de geometrie

• Platforme nivelate. Producătorii cer de regulă o abatere de sub 1–2 mm pe lungimea platformei. Nivelarea se face la montaj și se reverifică periodic.
• Locașuri pentru platouri rotative în față, cu adâncimea corectă pentru platourile pe care le ai sau le vei cumpăra.
• Plăci culisante spate integrate în platformă, cu blocare pentru urcarea și coborârea mașinii.
• Cric secundar (traversă hidraulică sau pneumatică) care ridică o punte de pe platformă pentru verificarea jocurilor și pentru compensarea run-out-ului.
• Lungime suficientă. Platforme de 4,4–5 m pentru autoturisme și SUV-uri, 5,5 m sau mai mult pentru dube lungi.
• Zonă liberă în față pentru panoul de ținte al standului 3D și lateral pentru camere sau senzori.

Elevatorul cu 4 coloane pentru geometrie

Este soluția clasică: mașina urcă pe două platforme lungi susținute de 4 coloane, iar la înălțime maximă (1,8–2 m) tehnicianul stă în picioare sub mașină. E robust, ridică ușor 4–5 tone și tolerează bine dube și autoutilitare. Detalii generale în ghidul despre elevatorul cu 4 coloane.

Avantaje pentru geometrie: nivelare stabilă în timp, pentru că structura e rigidă și fiecare coloană are propriul reglaj; acces sub mașină pentru reglajul barelor de direcție și al brațelor de suspensie fără să cobori elevatorul; capacitate mare la același preț.

Dezavantaje: ocupă permanent o suprafață de aproximativ 5,5 x 3,5 m, coloanele din față pot intra în câmpul camerelor la unele standuri 3D dacă postul e îngust, iar dacă e folosit și la ITP sau mecanică, cozile la geometrie se lungesc.

Elevatorul foarfecă cu platforme pentru geometrie

Două platforme lungi ridicate de un mecanism foarfecă dublu, fără coloane. Ridicat, oferă aceeași înălțime de lucru; coborât, dacă e montat îngropat, dispare complet în pardoseală. Vezi și ghidul despre elevatoarele foarfecă.

Avantaje: postul rămâne liber vizual și fizic, camerele standului nu sunt obturate, mașina intră și iese fără să țintești între coloane, iar în varianta îngropată nu ai rampe. Dezavantaje: costă mai mult la aceeași capacitate, cere sincronizare hidraulică precisă între cele două platforme (un dezechilibru înseamnă geometrie greșită), iar mecanismul foarfecă blochează parțial accesul la mijlocul mașinii când e la înălțime intermediară.

Cel mai des întâlnit motiv pentru rezultate inconsistente la geometrie nu e standul, ci elevatorul: platforme denivelate în timp, plăci culisante blocate de murdărie sau un cric secundar care nu așază puntea la loc corect. Verifică nivelul cu o nivelă de precizie la fiecare 6 luni.

Comparație directă

Criteriu	4 coloane geometrie	Foarfecă platforme geometrie
Spațiu ocupat	~5,5 x 3,5 m permanent	similar ridicat; ~zero dacă e îngropat
Coloane în câmpul camerelor 3D	posibil, la posturi înguste	nu
Stabilitatea nivelării	foarte bună	bună, depinde de sincronizare
Acces sub mașină la înălțime	liber	parțial blocat de foarfecă
Capacitate uzuală	4–5,5 t	3,5–5 t
Montaj	pe pardoseală, cu rampe	pe pardoseală sau îngropat
Preț orientativ (fără TVA)	4.500–10.000 EUR	6.000–14.000 EUR

Prețurile includ de regulă platourile rotative și plăcile culisante; cricul secundar poate fi opțiune și adaugă 700–1.500 EUR. Standul de geometrie propriu-zis nu e inclus.

Cum decizi

Alege 4 coloane dacă ai spațiu, faci și dube sau autoutilitare, vrei un echipament robust la preț mai mic sau folosești elevatorul și pentru alte lucrări sub mașină. Alege foarfeca dacă postul e îngust sau vizibil din recepție, dacă montezi într-o hală nouă unde poți îngropa elevatorul sau dacă standul 3D pe care îl ai cere câmp liber în lateral.

Indiferent de tip, planifică pardoseala din timp: 4 coloanele cer beton de 15–20 cm sub coloane, iar foarfeca îngropată cere un canal turnat după desenul producătorului. Ghidul despre cerințele halei detaliază. Dacă vrei să primești oferte comparabile, folosește cererea de ofertă și menționează standul de geometrie pe care îl ai sau îl vrei, ca furnizorul să propună platouri și locașuri compatibile.

Întrebări frecvente

Pot face geometrie pe un elevator cu 2 coloane?

Nu în mod corect. Geometria se măsoară cu mașina așezată pe roți, în sarcină. Un elevator cu 2 coloane ține roțile suspendate, deci suspensia e destinsă și valorile nu corespund realității din mers.

Trebuie neapărat cric secundar?

Pentru compensarea run-out-ului la standurile fără compensare prin rulare și pentru verificarea jocurilor din articulații înainte de reglaj, da. Fără el, ridici puntea cu un cric de mână pe platformă, ceea ce e lent și mai puțin sigur.

Cât de des trebuie renivelat elevatorul?

Verificare la fiecare 6 luni sau după orice intervenție la hidraulică ori după un șoc (mașină scăpată brusc pe platformă). Renivelarea propriu-zisă e rar necesară la 4 coloane; la foarfeci apare mai des dacă sincronizarea nu e întreținută.

Ce lungime de platformă îmi trebuie?

Pentru autoturisme și SUV-uri, 4,4–4,8 m ajung. Dacă faci și dube lungi (ampatament peste 4 m), mergi la 5,5–6 m și verifică distanța dintre platourile rotative și plăcile culisante pentru cel mai lung și cel mai scurt ampatament pe care le deservești.
